Solární slučovače a spojovací boxy
Přehledné a bezpečné propojení fotovoltaické sestavy řeší slučovače a spojovací boxy, které svádějí kabely z více panelových řetězců do jednoho místa před měničem. Uvnitř bývají pojistky, odpojovače a svodiče přepětí, takže box zároveň slouží jako ochranný a rozváděcí uzel. Solární slučovače a spojovací boxy se liší počtem vstupů, krytím proti vlhkosti (IP) a integrovanou výbavou, proto se vybírají podle velikosti instalace a míst, kde budou umístěny.
Solární slučovače a spojovací boxy
U větších fotovoltaických sestav vede od panelů více paralelních řetězců, které je potřeba přehledně a bezpečně spojit dohromady, než pokračují k měniči. Tuto úlohu plní slučovač, zatímco spojovací box slouží jako chráněné místo pro elektrické spoje a rozvětvení kabeláže. Oba prvky zpřehledňují instalaci, chrání spoje před vlhkostí a usnadňují pozdější servis. Bez centrálního slučovače by se u rozsáhlejších sestav hůř orientovalo v kabeláži a obtížněji dohledávaly poruchy.

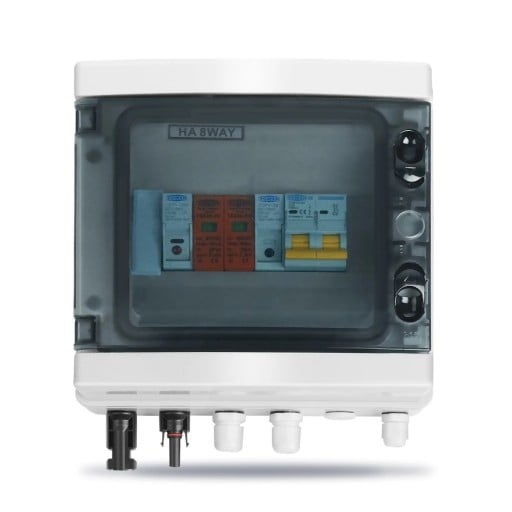

Kromě samotného propojení bývá box vybaven ochrannými prvky. Pojistky řetězců a jejich držáky chrání jednotlivé stringy před nadproudem, stejnosměrný odpojovač umožní bezpečně odpojit celé pole a svodič přepětí odvede napěťové špičky při bouřce. Uvnitř bývají také přípojnice, průchodky a svorky pro úhledné a spolehlivé zapojení vodičů.
Boxy se liší hlavně počtem vstupů, tedy kolik řetězců dokážou spojit, a maximálním proudem a napětím. Důležité je krytí IP, protože se často montují venku a musí odolat dešti i prachu — pro venkovní použití se volí alespoň IP65. Robustnější provedení mívají kovové skříně a lišty pro prvky na DIN lištu, a liší se i tím, zda mají ochranné prvky už osazené, nebo se doplňují podle potřeby.
Volba závisí na počtu panelových řetězců, jmenovitém proudu a podmínkách montáže. U menších sestav postačí jednodušší připojovací krabice, u rozsáhlejších polí se sáhne po slučovači s více vstupy a plnou výbavou ochran. Dobře zvolený slučovač zkrátí a zpřehlední kabeláž, soustředí ochrany na jedno místo a usnadní revize i případné rozšíření sestavy. Kvalitní solární slučovače a spojovací boxy tak přispívají k bezpečnému a dlouhodobě spolehlivému provozu celé fotovoltaiky.
