Vodotěsný barevný LCD displej Konektor SM 5pin a 2pin Kabel 1800 mm Komunikace UART a USB Černý Pro elektrokolo a elektrický skútr
V košíku máte maximální dostupný počet kusů.

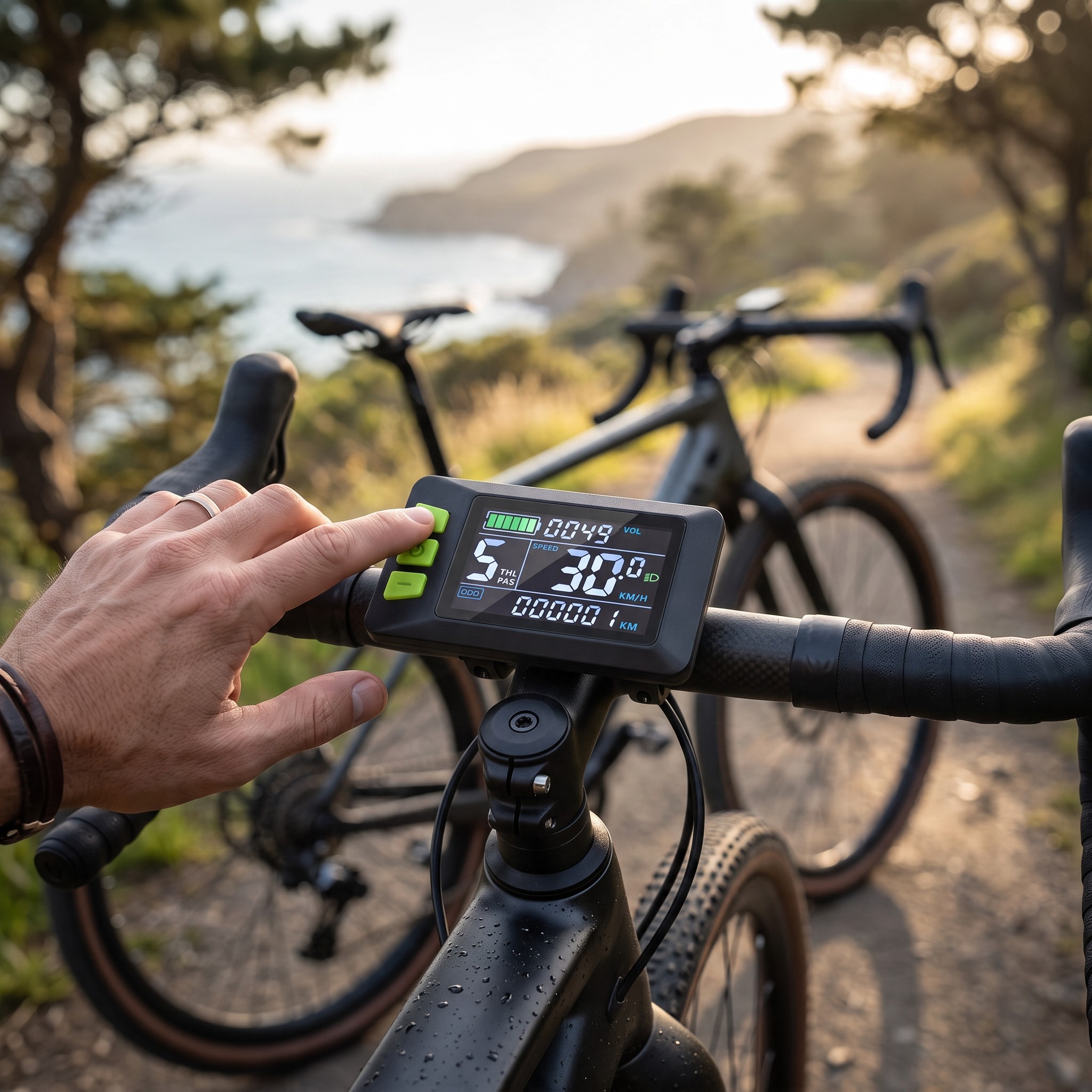

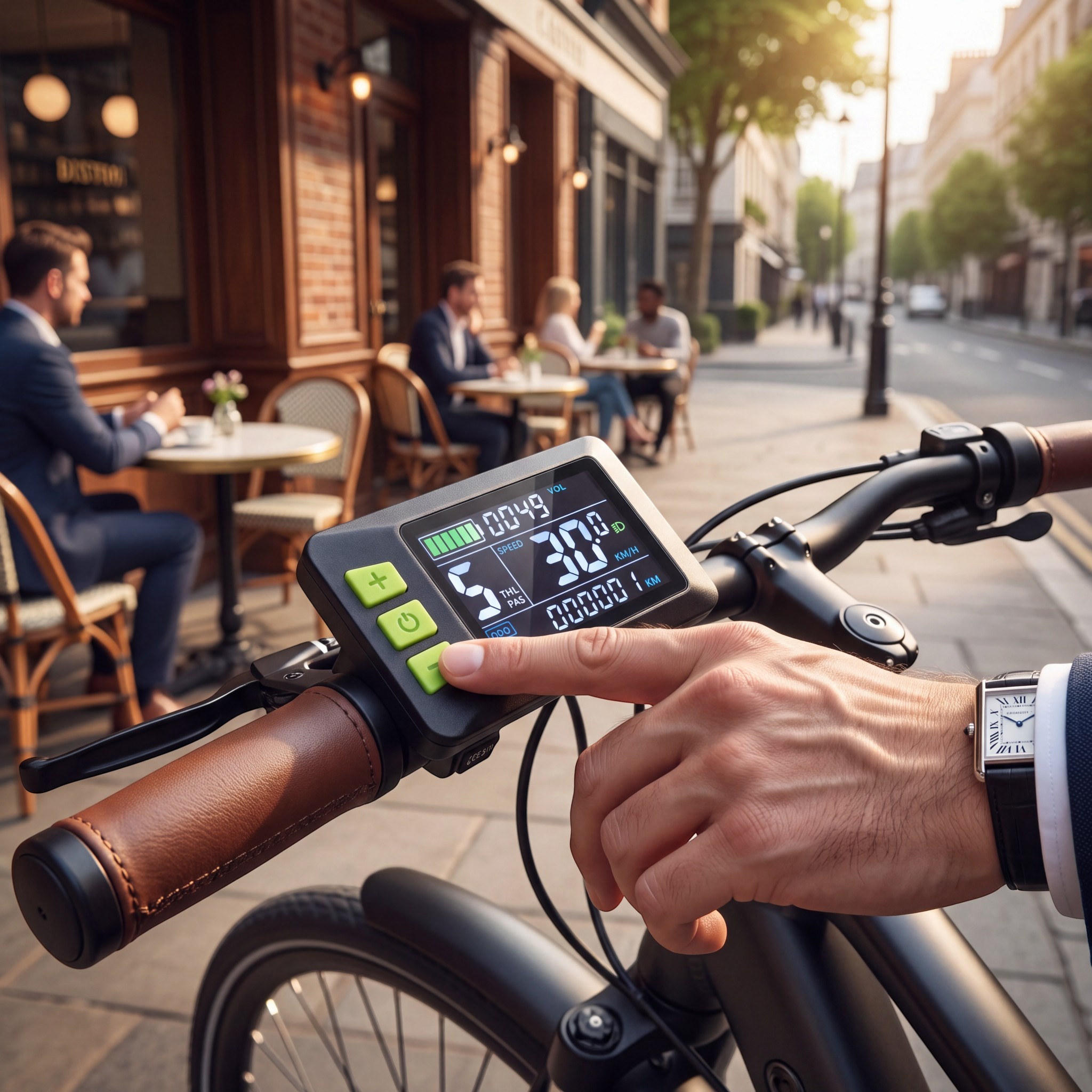

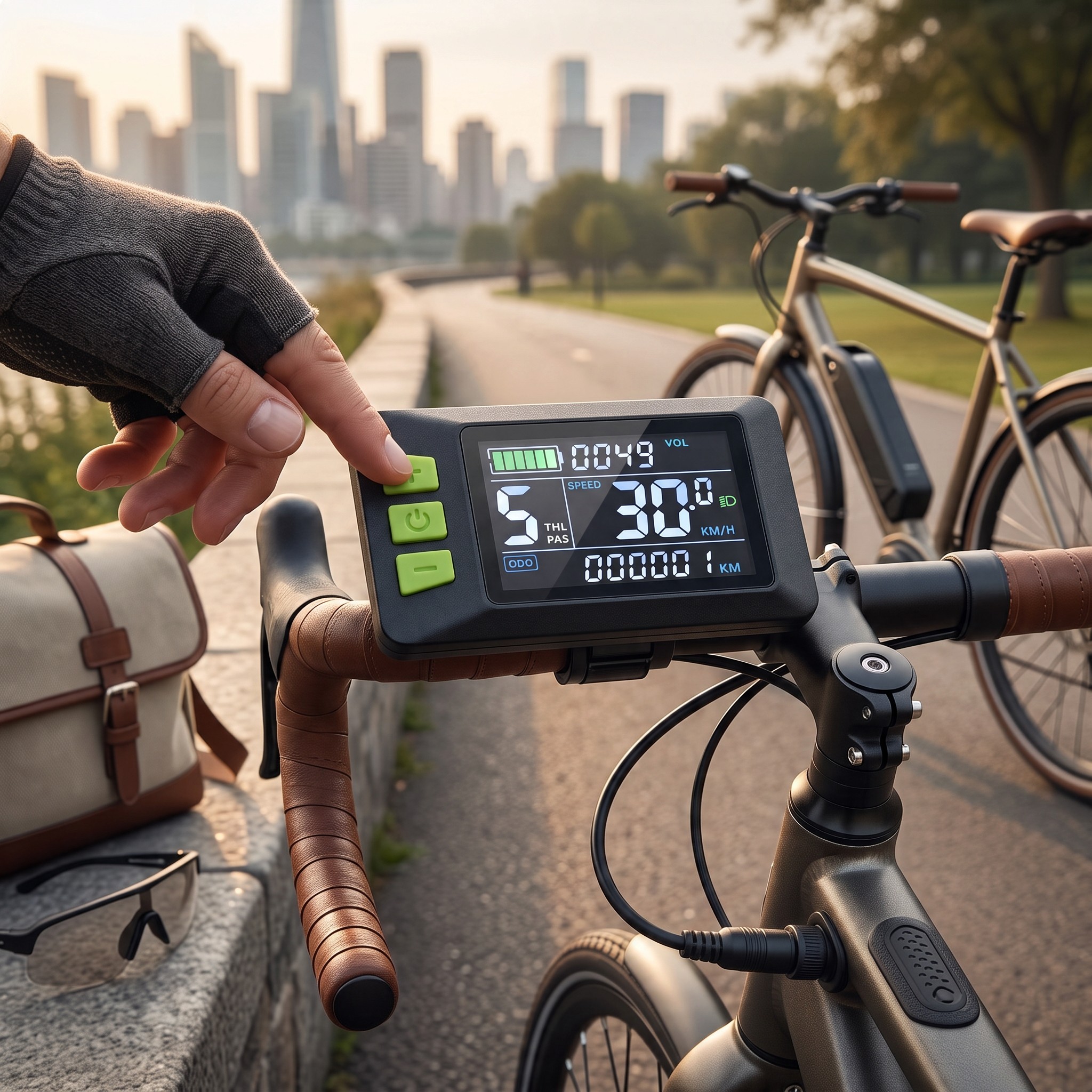

Tento vodotěsný barevný LCD displej je určen pro elektrokola, elektrické skútry a přestavby klasických kol na elektrický pohon. S řídicí jednotkou komunikuje přes rozhraní UART a nabízí také připojení USB. K elektroinstalaci se připojuje pomocí konektorů SM 5pin a 2pin, přičemž dvoupinový konektor slouží pro ovládání světla. Na přehledné obrazovce zobrazuje aktuální rychlost v km/h, stav nabití baterie, napětí, stupeň asistence a celkový počet ujetých kilometrů. Displej je dodáván s kabelem, takže jej lze umístit na řídítka a vodiče vést k řídicí jednotce.

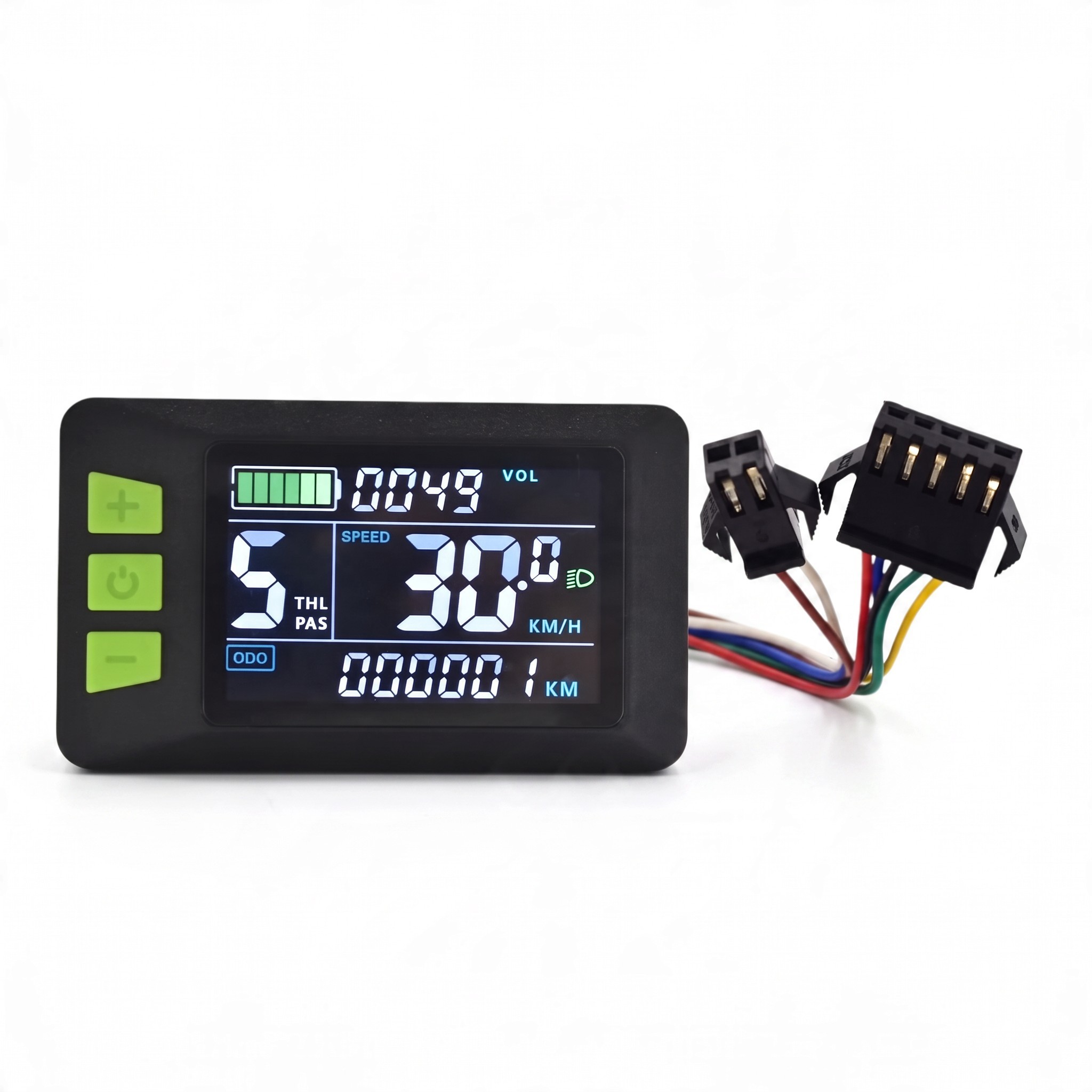

- Barevný LCD displej – obrazovka zobrazuje aktuální rychlost v km/h s desetinným místem, grafický ukazatel nabití baterie, napětí (VOL), celkovou ujetou vzdálenost (ODO) a symbol zapnutého světla. Jednotlivé údaje jsou rozděleny do přehledných sekcí.
- Stupeň asistence – v levé části obrazovky je velkými číslicemi zobrazen aktuální stupeň asistence s označením PAS a THL, takže máte nastavení pohonu stále na očích.

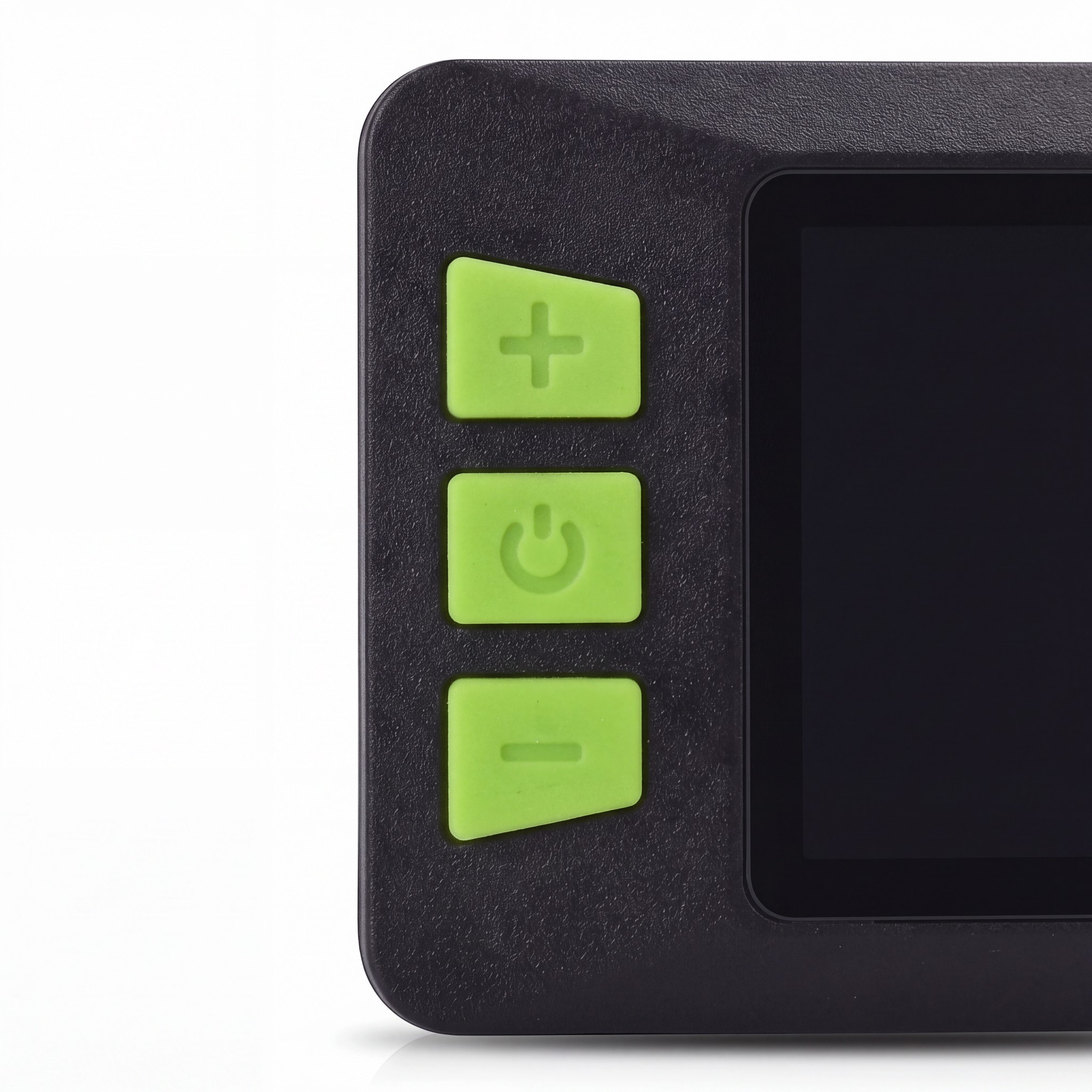

- Tři ovládací tlačítka – tlačítka plus, minus a tlačítko zapnutí jsou umístěna vlevo vedle obrazovky. Jsou barevně odlišena od těla displeje a každé má na sobě vyznačený symbol své funkce.
- Komunikace UART – výměna dat s řídicí jednotkou probíhá po samostatných linkách TX a RX. Displej tak může přijímat údaje z řídicí jednotky a zároveň jí odesílat nastavení zvolená tlačítky.
- Konektor SM 5pin – zapojení pinů: 1 červený (D+), 2 modrý (K), 3 černý (GND), 4 zelený (RX) a 5 žlutý (TX). Před připojením si podle tohoto popisu zkontrolujte kompatibilitu s kabeláží vašeho kola nebo skútru.
- Konektor SM 2pin pro světlo – zapojení pinů: 1 hnědý (světlo) a 2 bílý (GND). Konektor umožňuje připojit osvětlení, jehož zapnutí displej indikuje symbolem na obrazovce.

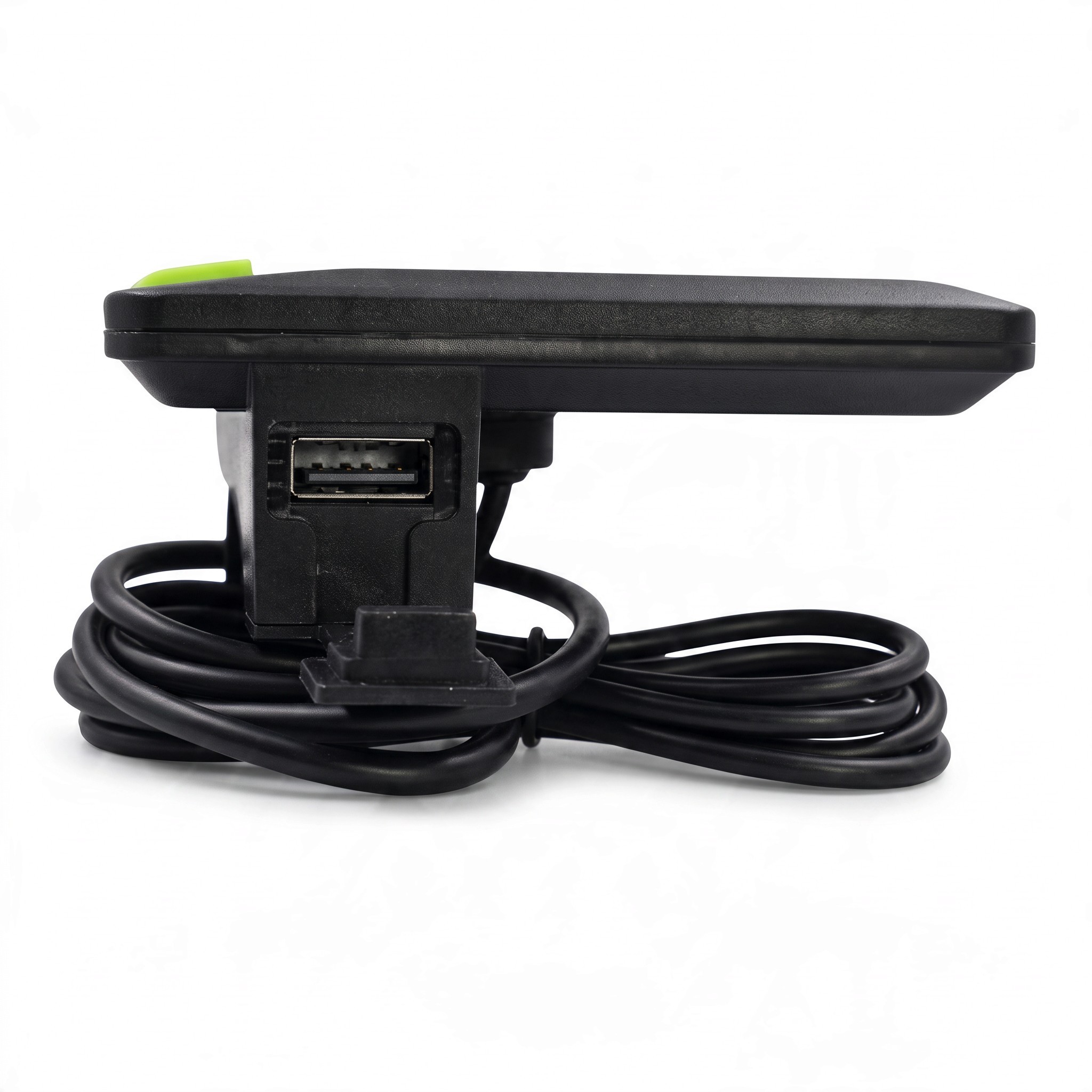

- Délka kabelu – kabel od displeje měří 1800 mm a na jeho konci jsou jednotlivé vodiče o délce 30 mm vyvedeny ke konektorům. Tato délka usnadňuje vedení kabelu od řídítek k řídicí jednotce.
- Barevné provedení – černé tělo displeje doplňují zelená ovládací tlačítka, která jsou na první pohled odlišena od obrazovky.
Obsah balení:
- 1x vodotěsný LCD displej s kabelem a konektory SM 5pin a 2pin
Displej je vhodný pro majitele elektrokol a elektrických skútrů, kteří potřebují nový nebo náhradní ukazatel jízdních údajů s konektory typu SM. Uplatnění najde také při přestavbě kola na elektrokolo, kde slouží jako hlavní informační a ovládací prvek celé sestavy. Před montáží si ověřte, že vaše řídicí jednotka podporuje komunikaci UART a že zapojení jejích konektorů odpovídá uvedenému popisu pinů. Samostatný dvoupinový konektor navíc umožňuje propojit displej s osvětlením kola nebo skútru. Díky vodotěsnému provedení displeje jej lze používat i za proměnlivého počasí.
