Vektorový síťový anténní analyzátor VNA 10 kHz–1,5 GHz, 2,8" dotykový displej, baterie 650 mAh, ABS pouzdro, černý, anténní tuner

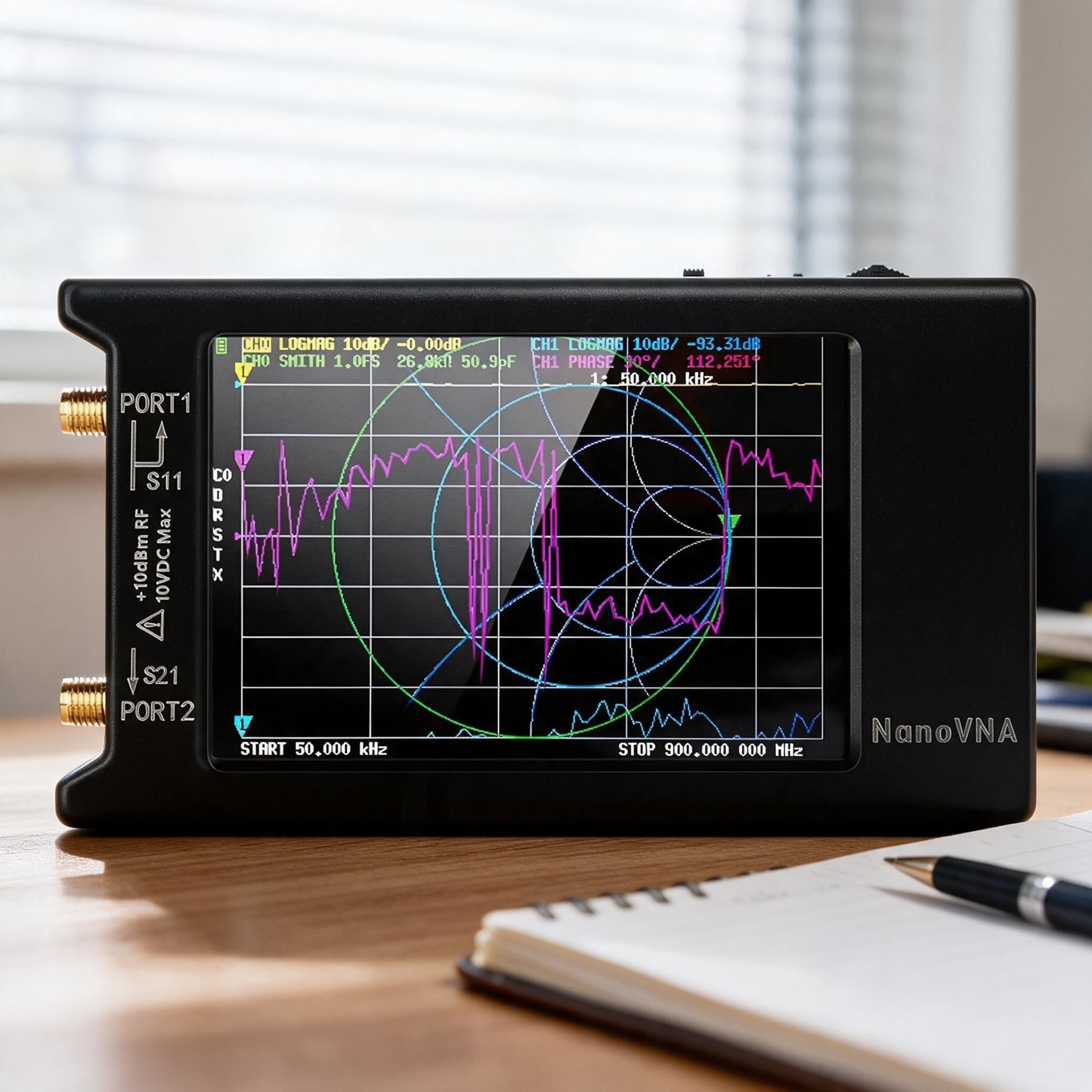

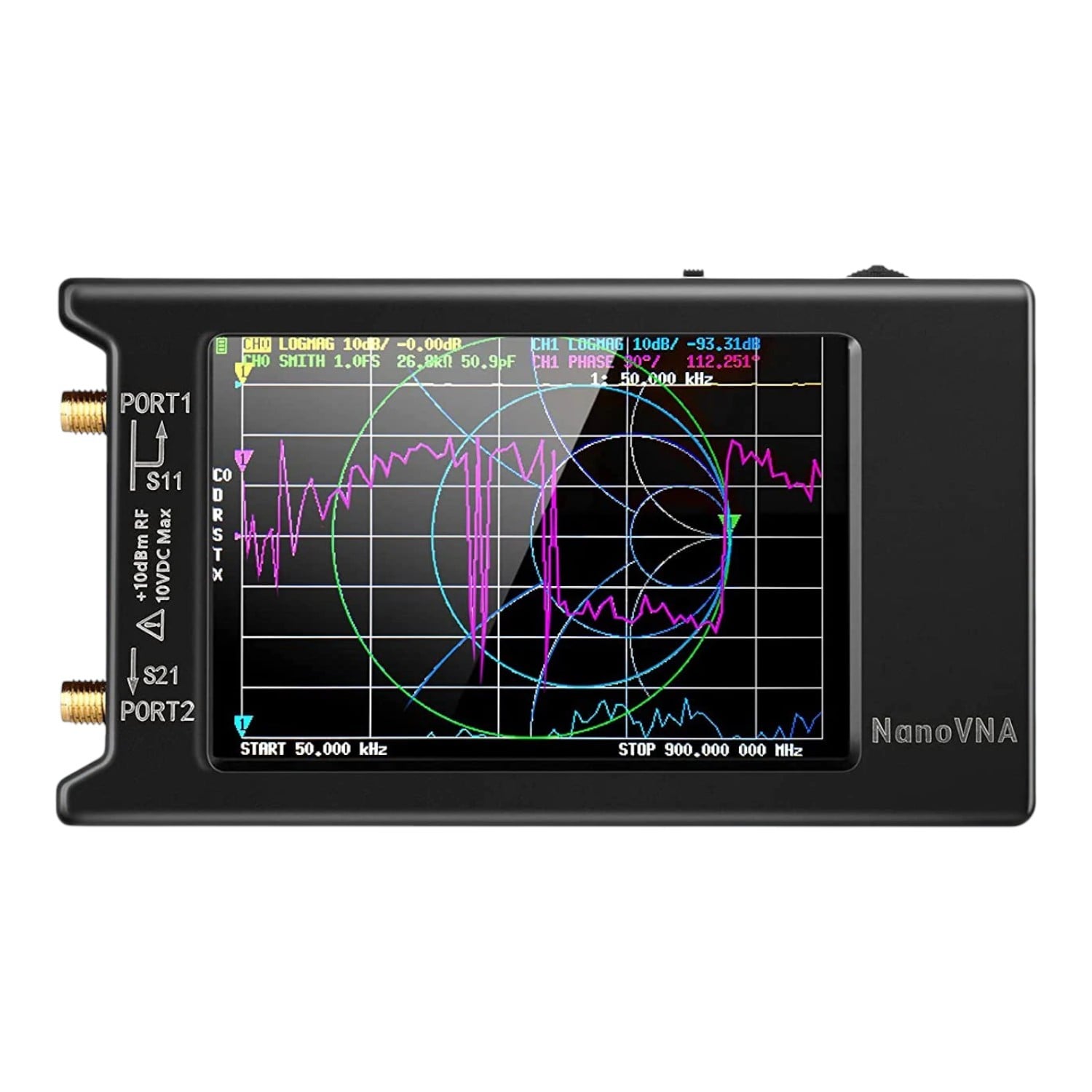

Vektorový síťový anténní analyzátor VNA pokrývá frekvenční rozsah 10 kHz–1,5 GHz. Slouží k měření antén, koaxiálních kabelů, filtrů a dalších vysokofrekvenčních obvodů. Přístroj měří S parametry, poměr stojatých vln (PSV/SWR), impedanci, fázi i zpoždění a výsledky zobrazuje také ve Smithově diagramu. Analýza v časové doméně (TDR) umožňuje sledovat vlastnosti vedení a vyhledat místa nepřizpůsobení nebo poruchy na kabelu. Analyzátor se ovládá dotykovým displejem nebo multifunkčním přepínačem a k počítači nebo telefonu se připojuje přes USB-C. Díky vestavěné baterii lze měřit i v terénu, například při ladění antén a nastavování anténního tuneru přímo na místě instalace.

  • Frekvenční rozsah: 10 kHz – 1,5 GHz
  • Dynamický rozsah měření: 70 dB v pásmu 50 kHz – 300 MHz, ve vyšších pásmech nižší
  • RF výstup: -13 dBm (maximálně -9 dBm)
  • Přesnost frekvence: < 0,5 ppm
  • PSV portu: < 1,1
  • Měřené veličiny: S parametry (S11, S21), PSV, impedance, fáze, zpoždění, Smithův diagram a analýza v časové doméně TDR
  • Displej: 2,8" dotykový TFT displej s rozlišením 320 × 240 px
  • Ovládání: dotykem nebo multifunkčním přepínačem (vlevo / OK / vpravo)
  • Kalibrační body: 101, skenovací body: 101
  • Zobrazení: 4 stopy, 4 značky, 5 paměťových pozic pro uložení nastavení
  • Rozhraní: USB typ C, režim komunikace CDC (sériový), připojení k PC a k většině telefonů Android (nepodporuje iPhone)
  • Úložiště: slot na microSD kartu do 32 GB pro ukládání naměřených dat
  • Napájení: USB 5 V / 120 mA, vestavěná baterie 650 mAh, maximální nabíjecí proud 0,8 A
  • Zobrazení stavu baterie na displeji
  • Konektory: 2× SMA (PORT1 – S11, PORT2 – S21), maximální vstup +10 dBm RF / 10 V DC
  • Pouzdro: černé, z ABS plastu
  • Rozměry desky plošných spojů: 54 × 85,5 × 11 mm (bez konektorů a přepínačů)
  • Použití: antény MF, KV (krátké vlny), VKV a UKV, baluny, kabely, duplexery a filtry, měření vložného útlumu a izolace portů

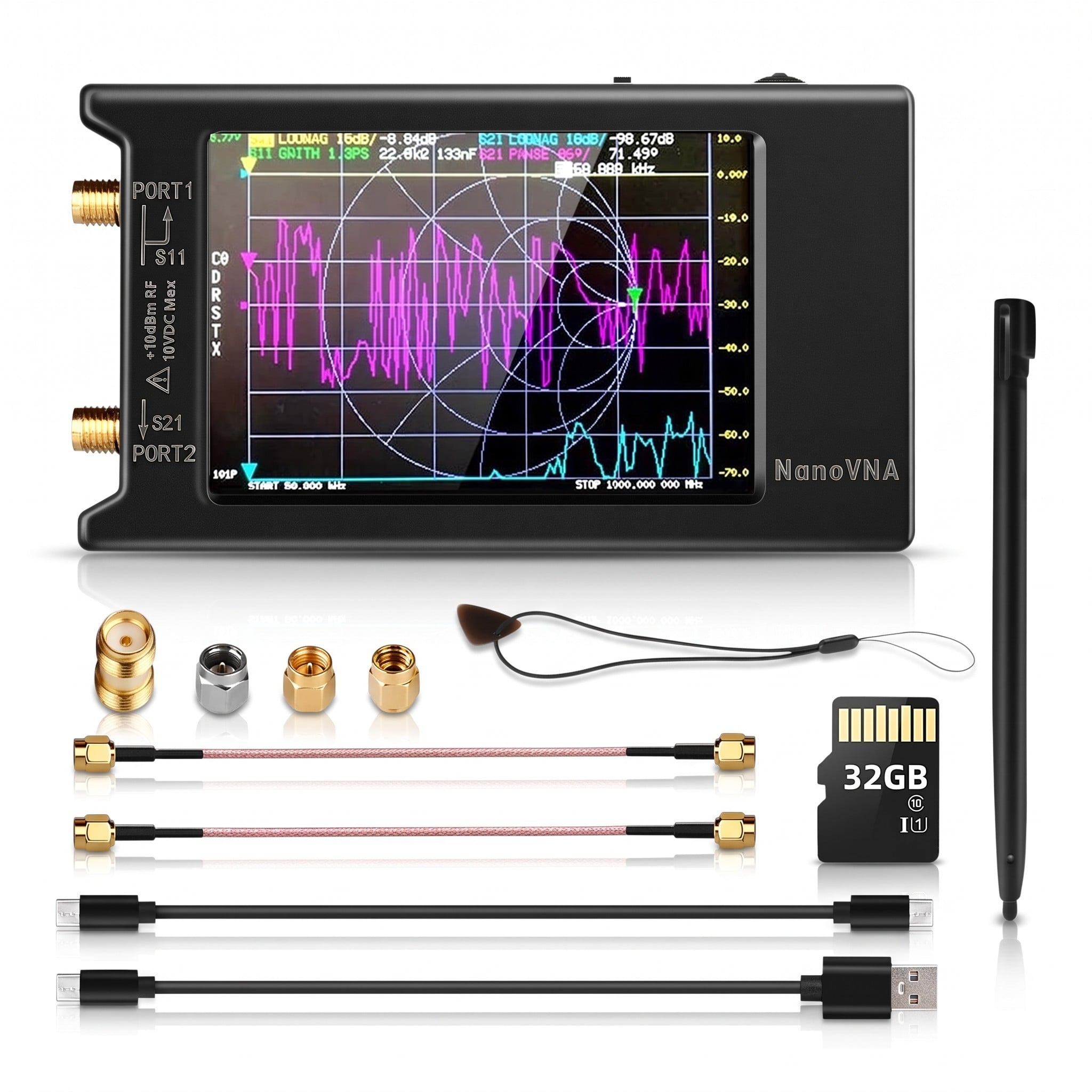

  • Obsah balení: 1× analyzátor s 2,8" dotykovým displejem a baterií 650 mAh, 2× SMA kabel RG174 20 cm (samec–samec), 2× SMA konektor (samice–samice), 1× kalibrační sada SMA SHORT, 1× kalibrační sada SMA OPEN, 1× kalibrační sada SMA LOAD, 1× datový kabel USB Type-C, 1× kabel USB-C – USB-C, 1× dotyková páčka

Analyzátor je určen pro radioamatéry, servisní techniky a zájemce o vysokofrekvenční elektroniku, kteří potřebují měřit antény v pásmech MF, KV, VKV i UKV. Umožňuje kontrolu PSV a impedančního přizpůsobení. Měří také vložný útlum filtrů a izolaci portů u dvoupásmových a třípásmových duplexerů. Kompaktní rozměry a vestavěná baterie usnadňují měření přímo u antény bez externího napájení. Naměřená data lze ukládat na microSD kartu nebo přenášet do počítače přes rozhraní USB-C. Kalibrační sada SHORT, OPEN a LOAD je součástí balení, takže kalibraci lze provést bez dalšího příslušenství.
