Vektorový síťový analyzátor Nano VNA-H4 V4.3 10 kHz–1,5 GHz, 4" dotykový displej, baterie 1950 mAh, černý, anténní analyzátor a tuner

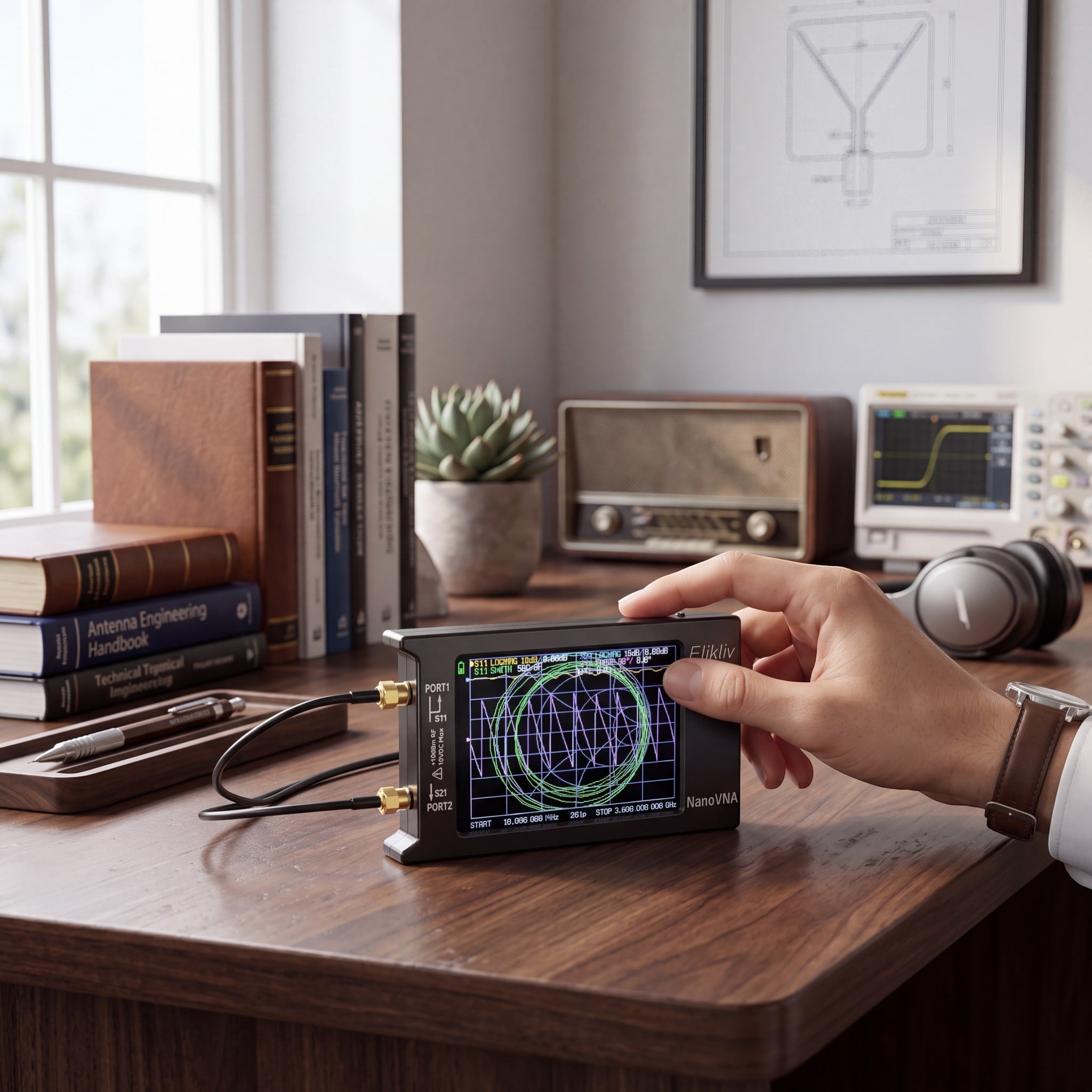

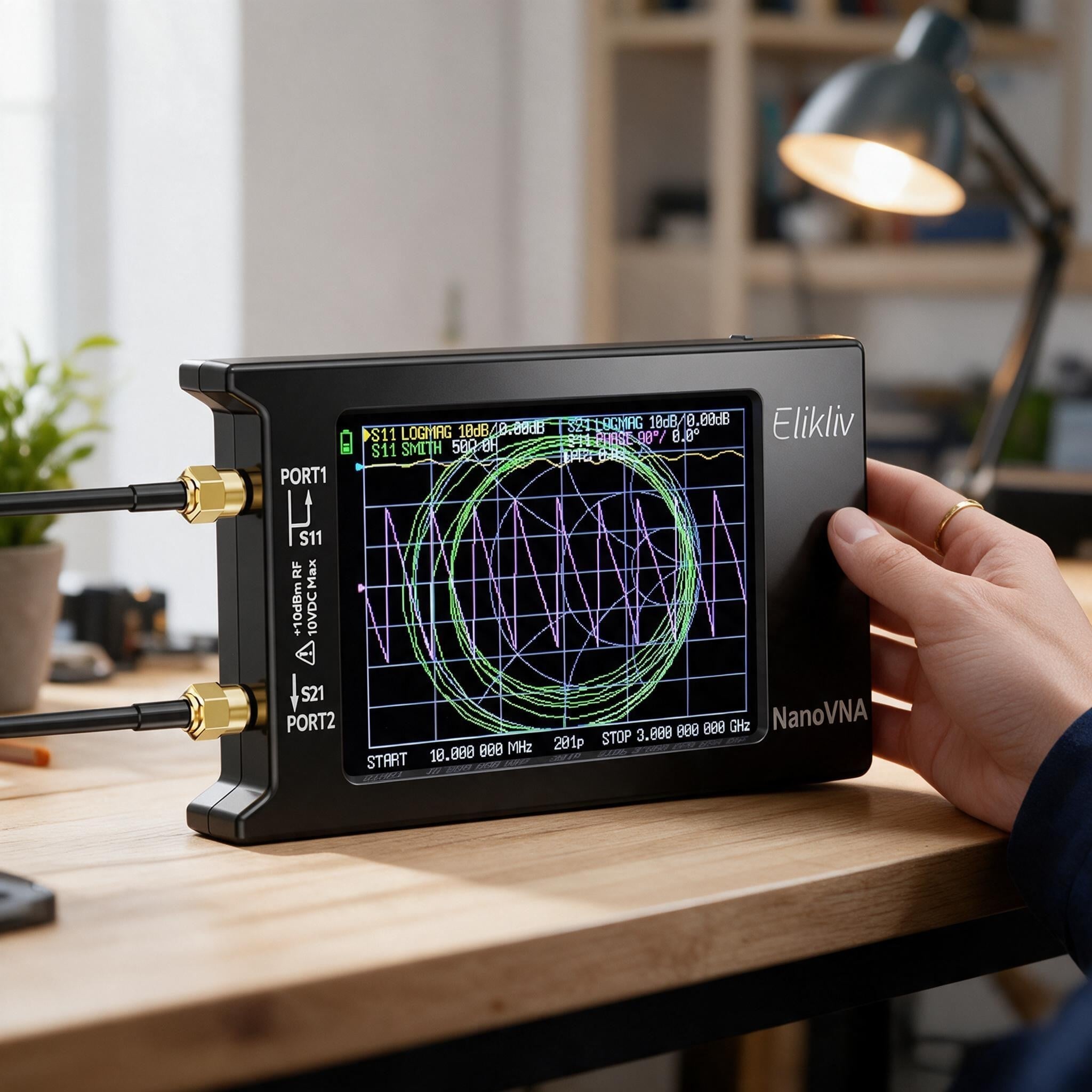

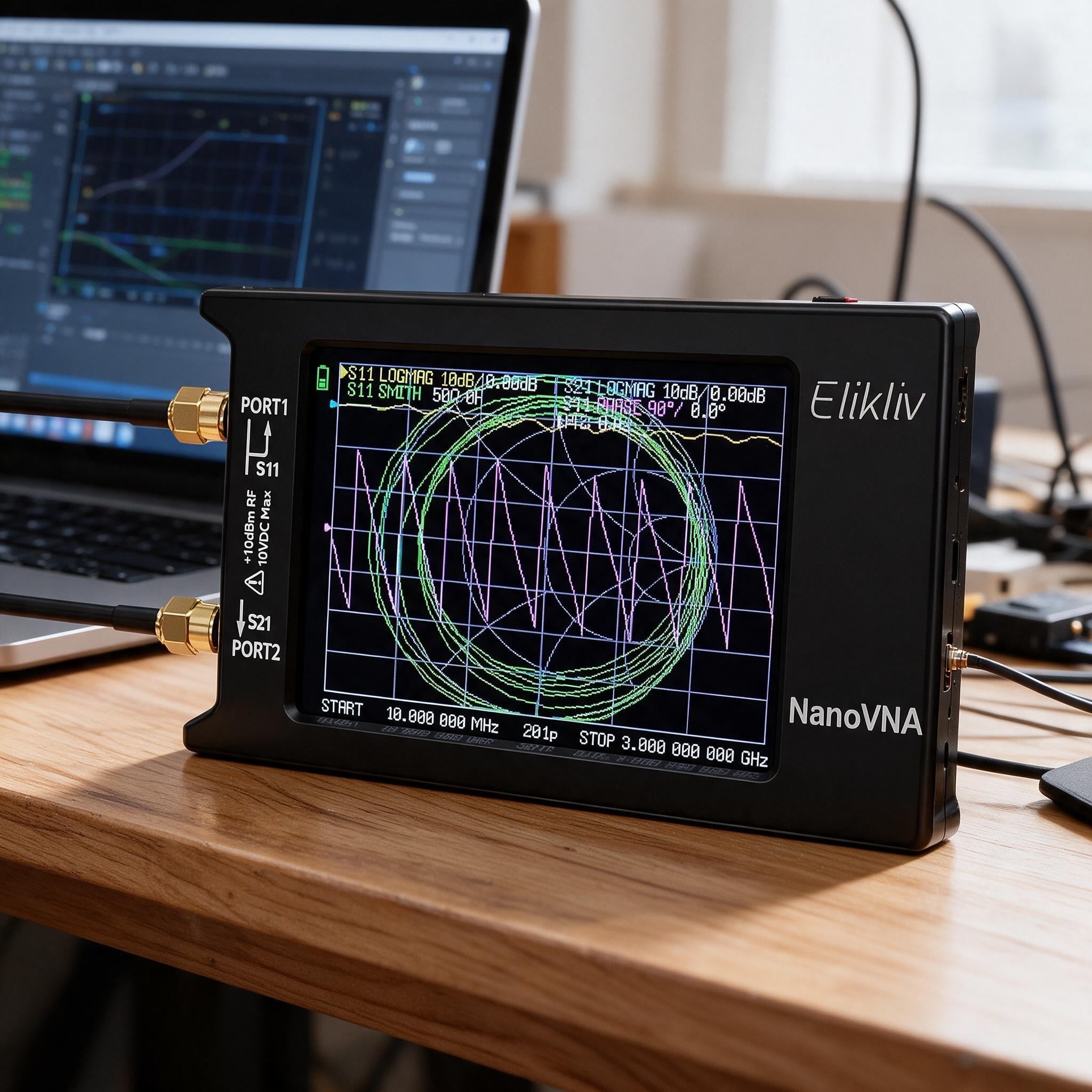

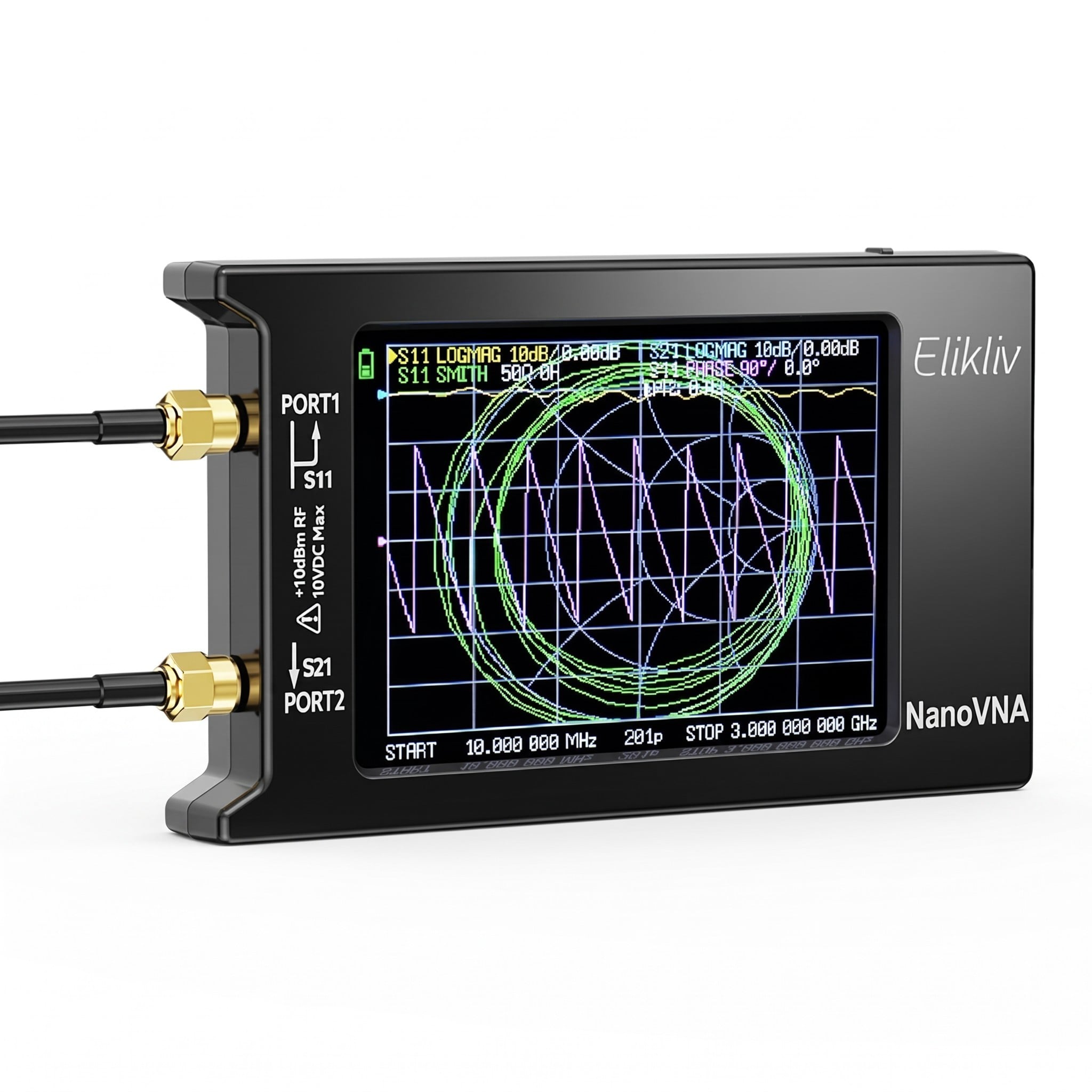

Vektorový síťový analyzátor Nano VNA-H4 V4.3 je kompaktní přístroj pro měření antén, kabelů, filtrů a dalších vysokofrekvenčních obvodů. Pracuje ve frekvenčním rozsahu 10 kHz až 1,5 GHz a slouží jako anténní analyzátor i pomůcka při ladění anténního tuneru. Na dvou portech SMA měří parametry S11 a S21, takže zvládne vyhodnotit odraz i přenos signálu. Výsledky zobrazuje na 4palcovém dotykovém displeji ve formě grafů, Smithova diagramu nebo hodnot SWR. Díky vestavěné baterii a kompaktnímu černému pouzdru jej lze používat v dílně i přímo u antény.

  • Frekvenční rozsah: 10 kHz – 1,5 GHz
  • Měřené veličiny: parametry S11 a S21, poměr stojatých vln (SWR), impedance, fáze, zpoždění, Smithův diagram
  • Displej: 4" dotykový, ovládání dotykem, stylusem nebo otočným ovladačem na boku přístroje
  • Porty: PORT1 (S11) a PORT2 (S21) s konektory SMA, maximální vstup +10 dBm RF a 10 V DC
  • Rozsah měření: 70 dB (50 kHz – 300 MHz), 50 dB (300 – 600 MHz), 40 dB (600 – 900 MHz)
  • Přesnost frekvence: < 0,5 ppm
  • RF výstup: -13 dBm (maximálně -9 dBm)
  • PSV portu: < 1,1
  • Napájení: vestavěná dobíjecí baterie 1950 mAh, nabíjení přes USB-C
  • Rozhraní: USB typu C, režim komunikace CDC (sériový)
  • Barva: černá
  • Použití: měření antén a kabelů, SWR a přizpůsobení impedance, měření dvoupásmových a třípásmových duplexerů, izolace portů, vložný útlum filtrů
  • Obsah balení:
    • 1× vektorový síťový analyzátor s vestavěnou baterií 1950 mAh
    • 2× kabel SMA samec–samec RG316, 15 cm
    • 1× datový kabel USB Type-C
    • 1× kabel USB-C – USB-C
    • 1× kalibrační sada SMA OPEN, SHORT a LOAD
    • 1× redukce SMA samice–samice
    • 1× dotykové pero
    • 1× dotykový pad s poutkem
    • 1× přehled struktury menu

Nano VNA-H4 V4.3 je vhodný pro radioamatéry, techniky a zájemce o vysokofrekvenční elektroniku, kteří potřebují ověřit vlastnosti antén a vedení. Přístroj umožňuje zjistit rezonanční kmitočet antény, hodnotu SWR i impedanci v celém rozsahu do 1,5 GHz. Přiložené kalibrační členy a propojovací kabely umožňují provést kalibraci a začít měřit ihned po vybalení. Vestavěná baterie a nabíjení přes USB-C usnadňují práci mimo dílnu. Díky kompaktním rozměrům se analyzátor snadno přenáší spolu s dalším měřicím vybavením.
