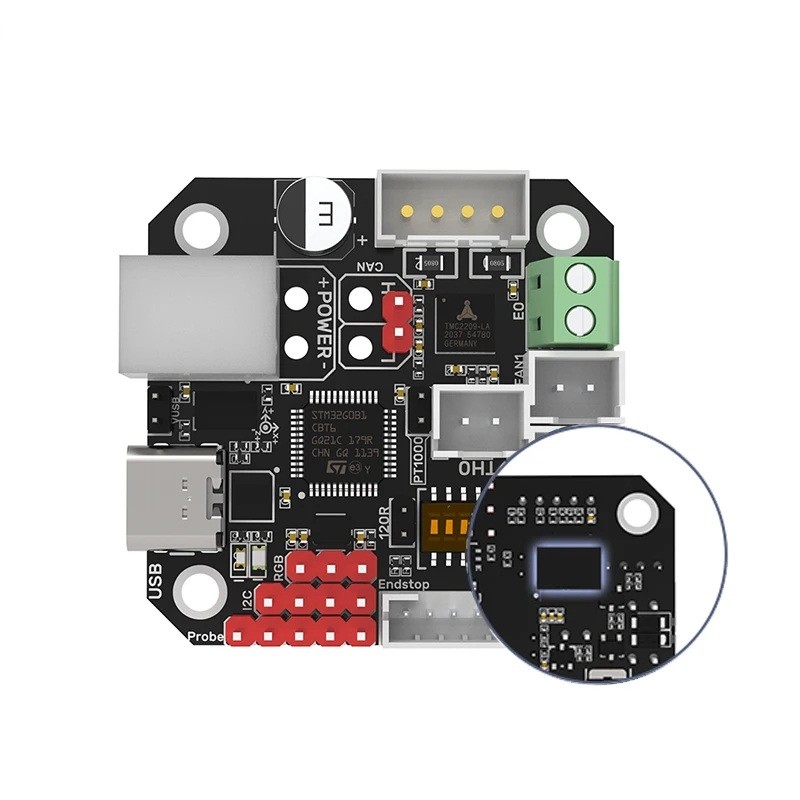

Řídicí deska EBB 42 CAN s převodníkem MAX31865 Podpora sběrnice CAN Řízení podávací hlavy Sledování vibrací ADXL345 Teplotní čidla
Řídicí deska EBB 42 CAN s převodníkem MAX31865 je určena uživatelům, kteří potřebují přesné teplotní měření, stabilní komunikaci a spolehlivé řízení podávací hlavy u 3D tiskárny. Kombinuje podporu sběrnice CAN, měřicí čip ADXL345 a převodník MAX31865, který slouží k velmi přesnému čtení čidel PT100 a PT1000. Sběrnice CAN je datový systém umožňující rychlý a bezpečný přenos dat mezi deskami, což výrazně zvyšuje stabilitu a spolehlivost tisku. Čip ADXL345 zaznamenává vibrace pohybu tiskárny, což umožňuje následnou kompenzaci chvění a zlepšení kvality povrchu modelů. O řízení motoru podávací hlavy se stará modul TMC2209 zajišťující tichý a přesný chod. Deska obsahuje ochranné prvky proti elektrostatickému výboji a přepětí, což zvyšuje životnost celého systému. Přehledně označené konektory umožňují snadné připojení motoru, čidel, ventilátorů, spínačů a datových linek.
Hlavní vlastnosti a výhody:
-
Sběrnice CAN pro stabilní a rychlý přenos dat s minimem kabeláže.
-
Převodník MAX31865 pro velmi přesné digitální čtení čidel PT100 a PT1000.
-
Čip ADXL345 pro sledování vibrací a jejich kompenzaci v tiskovém procesu.
-
Modul TMC2209 pro plynulé, tiché a přesné řízení motoru podávací hlavy.
-
Ochranné prvky proti elektrostatickému výboji a přepětí pro bezpečný provoz.
-
Možnost zapnout zakončovací odpor 120R.
-
Přepínatelné napájení přes USB.
-
Obsah balení: 1x řídicí deska EBB 42 CAN s MAX31865.
Návod k instalaci:
Deska se upevní k motoru pohánějícímu podávací hlavu pomocí běžných montážních šroubů. Poté se připojí sběrnice CAN, přičemž lze aktivovat zakončovací odpor 120R podle délky vedení mezi deskami. Následně se zapojí napájecí kabel, motor, ventilátory, spínače a teplotní čidla. Převodník MAX31865 zajišťuje přesné čtení čidel PT100 a PT1000, která se připojují podle typu jejich odporového zapojení. Pokud je potřeba napájení přes USB, nastaví se odpovídající pozice propojky. Měřicí čip ADXL345 se propojí s hlavní deskou tiskárny pro kalibraci vibrací. V systému Klipper se poté nastaví komunikace CAN, přiřadí se identifikace zařízení a upraví parametry řízení podávací hlavy.
Tato verze desky poskytuje rozšířené možnosti řízení a měření, které jsou vhodné pro náročné uživatele i profesionální konstrukce 3D tiskáren. Převodník MAX31865 výrazně zvyšuje přesnost měření teploty, což je důležité při práci s citlivějšími materiály. Snížení kabeláže díky sběrnici CAN zlepšuje stabilitu systému a usnadňuje instalaci. Díky komplexnímu propojení řízení motoru, měření vibrací a přesného teplotního snímání je tato deska spolehlivým technickým řešením pro dlouhodobý a kvalitní tisk. Uživatel ocení jednoduchou instalaci, širokou kompatibilitu a vysokou stabilitu provozu.
