Řídicí deska EBB 42 CAN pro 3D tiskárny Podpora sběrnice CAN Přesné řízení podávací hlavy Sledování vibrací ADXL345 Teplotní čidla

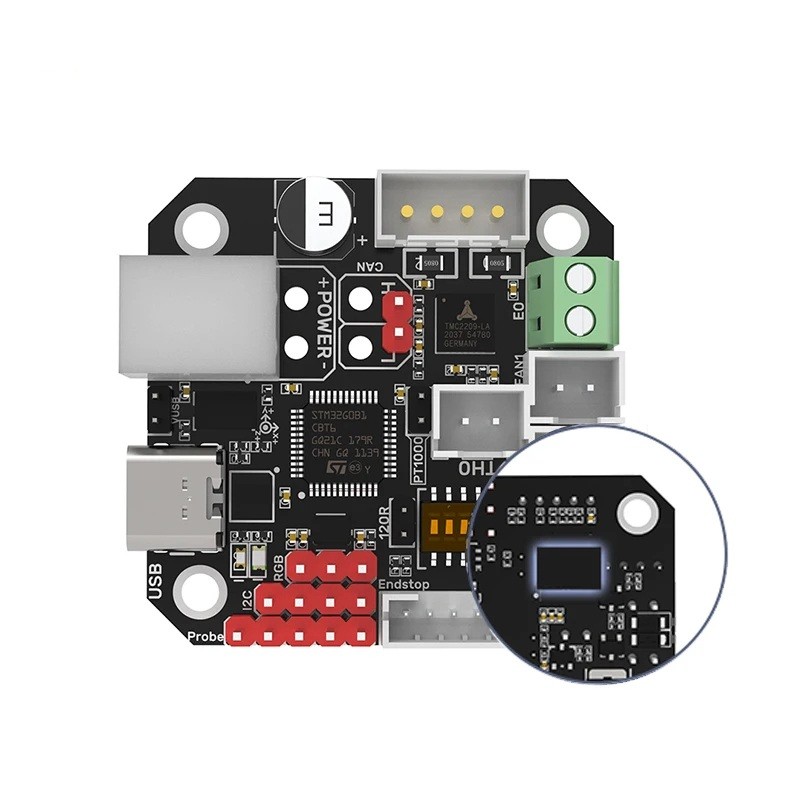

Řídicí deska EBB 42 CAN je určena pro uživatele, kteří potřebují stabilní řízení podávací hlavy, přesné měření teplot a spolehlivý přenos dat v 3D tiskárnách. Deska využívá sběrnici CAN, což je datový systém zajišťující rychlou, bezpečnou a odolnou komunikaci mezi jednotlivými částmi zařízení. Díky ní lze výrazně omezit množství kabeláže a dosáhnout vyšší spolehlivosti. Na desce se nachází měřicí čip ADXL345, který zaznamenává vibrace během pohybů tiskárny. Tyto údaje umožňují kompenzaci chvění a zlepšení kvality povrchu vytištěných modelů. Řídicí modul TMC2209 je určen pro motor podávací hlavy a zajišťuje jeho tichý, plynulý a přesný chod. Deska podporuje velmi přesná teplotní čidla PT100 a PT1000, která lze připojit dvouvodičově nebo čtyřvodičově, což se volí pomocí přepínače. K dispozici jsou také ochranné prvky proti elektrostatickému výboji a přepětí, čímž je zajištěn bezpečný a dlouhodobý provoz. Konektory jsou přehledně označené a umožňují připojení motoru, ventilátorů, spínačů, osvětlení i datových prvků. Lze také aktivovat zakončovací odpor 120R pro správnou funkci sběrnice CAN.
Hlavní vlastnosti a výhody:
-
Sběrnice CAN pro stabilní, rychlou a bezpečnou komunikaci s minimem kabeláže.
-
Čip ADXL345 pro sledování vibrací a možnost jejich kompenzace.
-
Modul TMC2209 pro přesné řízení motoru podávací hlavy.
-
Podpora čidel PT100 a PT1000 s přepínáním typu zapojení.
-
Ochranné prvky proti výboji a přepětí pro bezpečný provoz a dlouhou životnost.
-
Zakončovací odpor 120R ovládaný propojkou.
-
Přepínatelné napájení přes USB pro nastavování.
-
Obsah balení: 1x řídicí deska EBB 42 CAN.
Návod k instalaci:
Deska se upevní k motoru podávací hlavy pomocí standardních šroubů. Po mechanickém připevnění se připojí sběrnice CAN a zvolí se, zda aktivovat zakončovací odpor 120R podle délky kabelu. Následně se připojí napájení, motor, ventilátory, teplotní čidla a spínače. Pokud je potřeba nezávislé napájení přes USB, nastaví se příslušná pozice propojky. Měřicí čip ADXL345 se propojí s hlavní deskou tiskárny pro kalibraci vibrací. V systému Klipper se následně nakonfiguruje komunikace CAN a nastaví parametry dle použitého motoru a tiskárny.
Tato verze desky poskytuje uživatelům stabilní, přesné a moderní řešení pro řízení podávací hlavy a souvisejících funkcí. Umožňuje snížit množství kabeláže, zvýšit stabilitu přenosu dat a získat přesnější kontrolu nad celým tiskovým procesem. Díky měření vibrací je možné dosáhnout kvalitnějších povrchů a vyšší přesnosti. Jedná se o spolehlivé technické řešení, které je vhodné pro modernizaci i nové konstrukce 3D tiskáren. Uživatel ocení přehledné konektory, jednoduchou instalaci a širokou kompatibilitu s moderními systémy založenými na sběrnici CAN.
