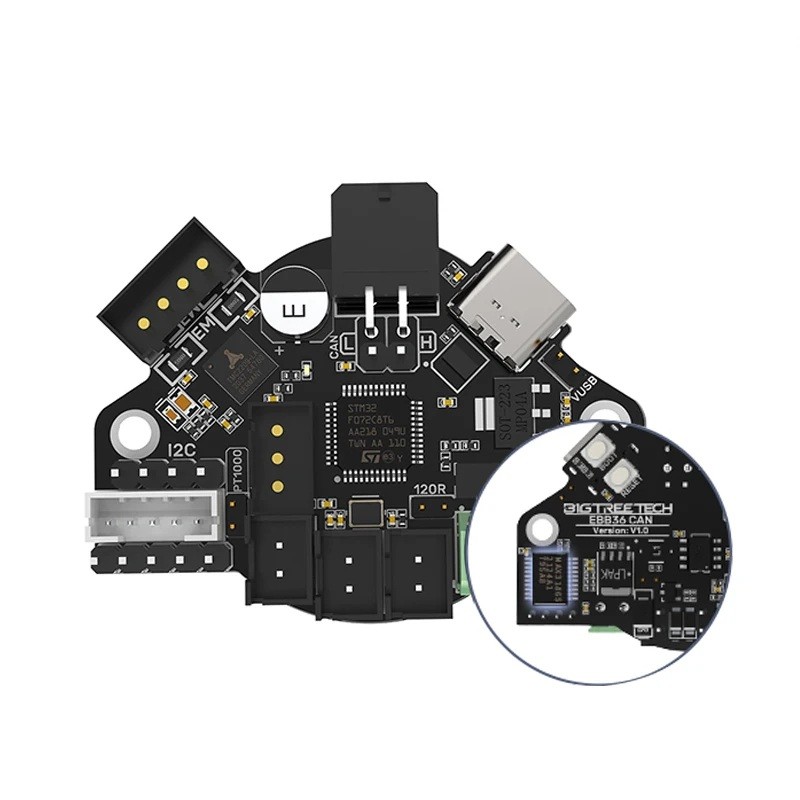

Řídicí deska EBB 36 CAN s převodníkem MAX31865 Podpora sběrnice CAN Přesné řízení podávací hlavy Teplotní čidla PT100 PT1000
Tato verze desky EBB 36 CAN je rozšířena o převodník MAX31865, který umožňuje velmi přesné měření teplotních čidel typu PT100 a PT1000. Převodník MAX31865 převádí odporový signál z těchto čidel na digitální hodnotu a poskytuje tak spolehlivé teplotní údaje pro řízení podávací hlavy a dalších částí tiskárny. Základem desky je sběrnice CAN, což je komunikační systém umožňující rychlou, stabilní a bezpečnou výměnu dat i na delší vzdálenosti. Integrovaný měřicí čip ADXL345 slouží ke sledování vibrací během pohybu a pomáhá omezovat nežádoucí rezonance. Pro řízení motoru podávací hlavy je použit modul TMC2209, který zajišťuje tichý, přesný a plynulý chod. Deska obsahuje ochranné prvky proti elektrostatickému výboji a přepětí, aby byla zajištěna dlouhá životnost a bezpečný provoz. Konektory jsou označeny pro snadné zapojení motoru, ventilátorů, čidel, spínačů a světelných prvků. Možné je také zapnout zakončovací odpor 120R, který může být vyžadován podle délky vedení sběrnice CAN. Napájení může být voleno přes USB pomocí propojky, což je vhodné při nastavování nebo ladění parametrů.
Hlavní vlastnosti a výhody:
-
Sběrnice CAN pro stabilní a bezpečný přenos dat s jednoduchou kabeláží.
-
Převodník MAX31865 pro velmi přesné měření čidel PT100 a PT1000.
-
Čip ADXL345 pro sledování vibrací a jejich kompenzaci v tiskovém procesu.
-
Modul TMC2209 pro tiché a přesné řízení motoru podávací hlavy.
-
Ochranné prvky proti výboji a přepětí pro bezpečný provoz.
-
Přepínatelné napájení přes USB a možnost zapnout zakončovací odpor 120R.
-
Přehledně označené konektory a jednoduché zapojení.
-
Obsah balení: 1x řídicí deska EBB 36 CAN s MAX31865.
Návod k instalaci:
Desku je možné umístit na motor řídící podávací hlavu pomocí standardních šroubů. Nejprve se připojí sběrnice CAN a zvolí se, zda je potřeba aktivovat zakončovací odpor 120R. Poté se připojí napájení, motor, ventilátory, spínače a teplotní čidla. Převodník MAX31865 zajišťuje přesné čtení čidel PT100 a PT1000, která se připojují podle typu odporového vedení. Pokud je nutné napájení přes USB, nastaví se propojka do příslušné pozice. Pro měření vibrací se čip ADXL345 spojí datovým kabelem s hlavní deskou tiskárny. V systému Klipper se následně nakonfiguruje komunikace CAN a nastaví příslušné parametry.
Tato varianta desky je určena pro náročnější uživatele, kteří potřebují přesné teplotní měření a stabilní řízení podávací hlavy. Převodník MAX31865 výrazně zlepšuje kvalitu regulace teploty, což je důležité při tisku materiálů vyžadujících přesnou teplotní stabilitu. Deska zjednodušuje kabeláž, zvyšuje spolehlivost systému a poskytuje funkce, které běžné základní desky nenabízejí. Je vhodná jak pro modernizaci starších modelů, tak pro nové konstrukce, kde je požadována vysoká přesnost a profesionální výsledky. Nabízí snadnou instalaci, vysokou kompatibilitu a spolehlivé technické řešení pro dlouhodobé využití.
