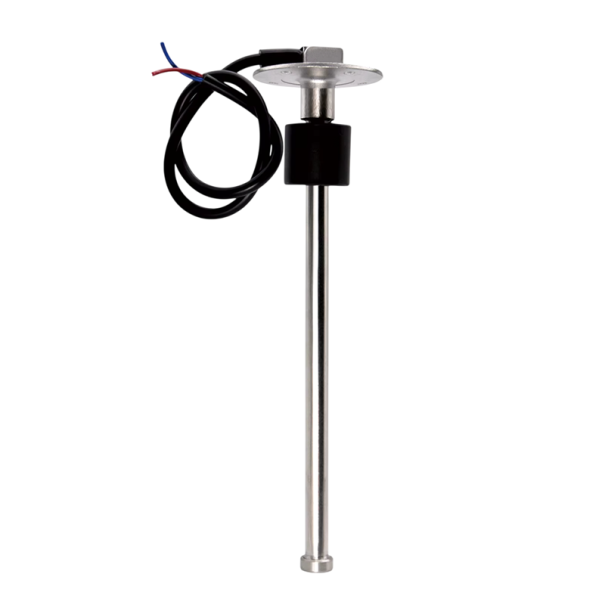

Odporový plovákový snímač hladiny paliva 0–190 Ω délka 550 mm 22" měřicí sonda IP67 pro kontrolu hladiny paliva a kapalin v nádržích
Tento snímač hladiny paliva slouží k měření množství kapaliny uvnitř nádrže pomocí plovákového mechanismu. Pohyb plováku je převáděn na elektrický odporový signál v rozsahu 0–190 Ω, který je běžně používán u ukazatelů hladiny paliva v různých dopravních a technických aplikacích.
Měřicí tyč má délku 550 mm (22"), což odpovídá doporučené výšce nádrže přibližně 560 až 575 mm. Díky této délce je senzor vhodný pro větší nádrže používané například v nákladních vozidlech, lodích nebo jiných technických zařízeních určených pro skladování paliva, oleje či dalších kapalin.
Senzor je navržen pro napájení 9–32 V DC a maximální provozní proud dosahuje ≤60 mA. Tyto parametry umožňují integraci do běžných elektrických systémů používaných v dopravní technice nebo průmyslových zařízeních.
Zařízení je konstruováno pro provoz v různých teplotních podmínkách. Provozní teplota se pohybuje v rozsahu -30 až +75 °C, zatímco skladovací teplota může být od -40 do +85 °C. Konstrukce senzoru je zároveň chráněna stupněm krytí IP67, který poskytuje ochranu proti prachu a zároveň odolnost vůči krátkodobému ponoření do vody.
Montáž probíhá pomocí kruhové příruby s pěti montážními otvory. Instalace se provádí pomocí přiložených šroubů M5 a těsnění o tloušťce 2 mm, které pomáhá zajistit těsné spojení mezi senzorem a nádrží.
Rozlišení měření 21 mm umožňuje sledovat změny hladiny kapaliny v nádrži a poskytuje orientační informaci o aktuálním množství paliva nebo jiné kapaliny.
Hlavní vlastnosti
- Odporový rozsah senzoru: 0–190 Ω
- Délka senzoru: 550 mm (22")
- Provozní napětí: 9–32 V DC
- Stupeň krytí: IP67
- Rozlišení měření: 21 mm
- Doporučená velikost nádrže: 560–575 mm
- Provozní proud: ≤60 mA
- Provozní teplota: -30 až +75 °C
- Skladovací teplota: -40 až +85 °C
- Montážní příruba: 5 otvorů
- Montážní šrouby: 5× M5
- Těsnění o tloušťce 2 mm
- Vhodné pro palivové, olejové a kapalinové nádrže
- Použití například v lodích, nákladních vozidlech a technických systémech
Obsah balení
- Snímač hladiny paliva
- Těsnění
- 5× montážní šroub
Snímač je určen pro sledování hladiny kapaliny v nádržích pomocí plovákového systému a odporového signálu kompatibilního s běžnými měřicími přístroji. Díky délce 550 mm je vhodný pro vyšší nádrže. Konstrukce s montážní přírubou umožňuje pevné upevnění pomocí pěti šroubů a součástí balení je také těsnění pro utěsnění spoje. Stupeň krytí IP67 umožňuje použití senzoru i v prostředí se zvýšenou vlhkostí nebo prachem.
