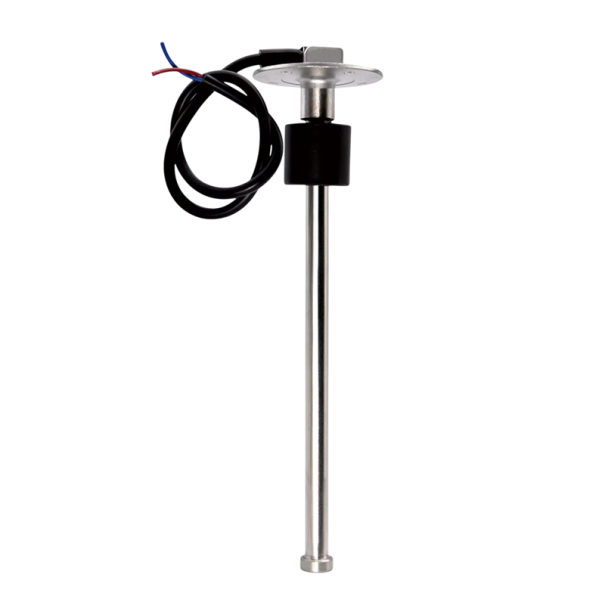

Měřicí sonda hladiny paliva 0–190 Ω 500 mm 20" plovákový snímač IP67 pro kontrolu hladiny paliva, oleje a kapalin v nádržích vozidel
Tato měřicí sonda hladiny paliva je určena pro sledování množství kapaliny uvnitř nádrže. Senzor využívá plovákový mechanismus, který převádí pohyb hladiny kapaliny na elektrický odporový signál 0–190 Ω. Tento rozsah je standardně používaný u mnoha ukazatelů hladiny paliva a umožňuje kompatibilitu s různými měřicími přístroji.
Měřicí tyč má délku 500 mm (20"), což odpovídá doporučené výšce nádrže přibližně 510 až 525 mm. Díky této délce je snímač vhodný pro hlubší nádrže používané například v lodních systémech, nákladních vozidlech nebo jiných technických zařízeních.
Zařízení je navrženo pro provoz s napájením 9–32 V DC a jeho maximální provozní proud dosahuje ≤60 mA. Tyto parametry umožňují zapojení do běžných elektrických systémů používaných v dopravní technice nebo průmyslových aplikacích.
Montáž senzoru probíhá pomocí příruby s pěti montážními otvory. Instalace se provádí pomocí přiložených šroubů M5 a těsnění o tloušťce 2 mm. Těsnění pomáhá zajistit správné utěsnění spoje mezi nádrží a senzorem a minimalizuje možnost úniku kapaliny.
Senzor je vybaven ochranou IP67, která zajišťuje ochranu proti prachu a zároveň odolnost vůči krátkodobému ponoření do vody. Díky tomu je možné zařízení používat i v prostředí s vyšší vlhkostí nebo v aplikacích, kde může docházet ke kontaktu s vodou. Rozlišení měření 21 mm umožňuje sledovat změny hladiny kapaliny v nádrži.
Hlavní vlastnosti
- Odporový rozsah senzoru: 0–190 Ω
- Délka měřicí tyče: 500 mm (20")
- Provozní napětí: 9–32 V DC
- Stupeň krytí: IP67
- Rozlišení měření: 21 mm
- Doporučená velikost nádrže: 510–525 mm
- Provozní proud: ≤60 mA
- Provozní teplota: -30 až +75 °C
- Skladovací teplota: -40 až +85 °C
- Montážní příruba: 5 otvorů
- Montážní šrouby: 5× M5
- Těsnění o tloušťce 2 mm
- Vhodné pro palivové, olejové a kapalinové nádrže
- Použití například v lodích, nákladních vozidlech a technických systémech
Obsah balení
- Snímač hladiny paliva
- Těsnění
- 5× montážní šroub
Snímač umožňuje sledovat množství kapaliny v nádrži pomocí odporového signálu kompatibilního s běžnými ukazateli hladiny. Díky délce 500 mm je vhodný pro nádrže s větší konstrukční výškou. Montážní příruba umožňuje pevné uchycení senzoru pomocí pěti šroubů. Součástí balení jsou montážní šrouby a těsnění pro instalaci. Konstrukce s krytím IP67 umožňuje použití zařízení i v náročnějších provozních podmínkách.
